МЫ ЗАЩИЩАЕМ — комплексная защита критической инфраструктуры

Комплексная защита критической инфраструктуры

Наша система защищает объект не одним средством, а последовательностью рубежей: угрозу обнаруживают, подтверждают, по ней принимают решение, отрабатывают и удерживают последствия. Шесть функциональных контуров — радиолокация, оптическое подтверждение, аналитика, автономные средства, наземное реагирование и инженерная защита — работают в единой цифровой среде, где сообщение любого средства становится общей карточкой события. Воздушный, наземный и инженерный контуры дополняют друг друга и разворачиваются под конкретный объект.

Карта обстановки

Обнаружение и опознавание

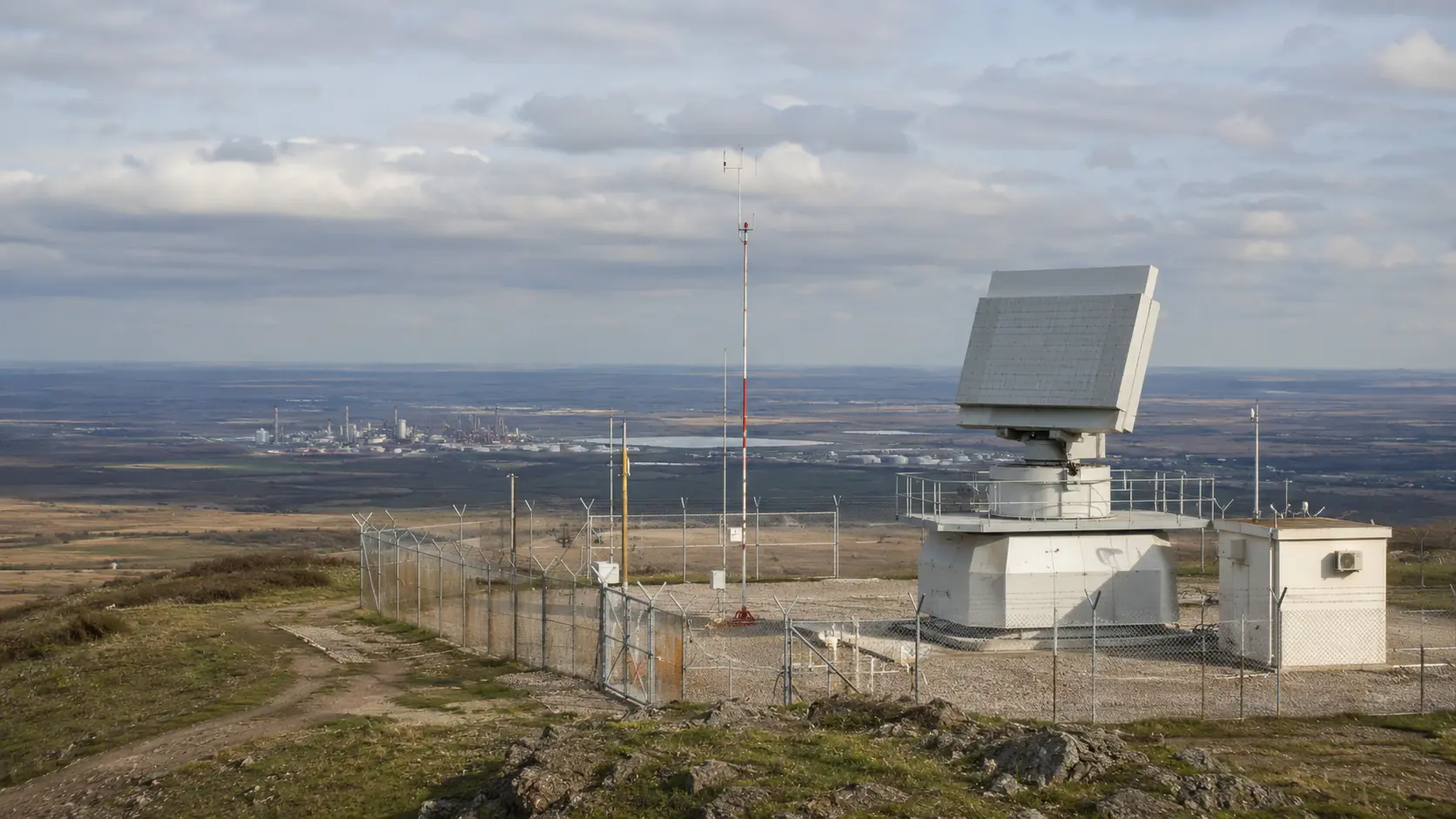

Дальний эшелон формирует ранний трек

Дальний радиолокационный эшелон формирует ранний трек и даёт время на решение задолго до подхода цели. РЛС 96Л6 берёт цель до 300 км в круговом обзоре, ПРЛС 1Л122-1 — до 120 км в секторе, и первичный трек сразу уходит средствам подтверждения. Рабочий рубеж на объекте — 60–80 км, с автоматической передачей цели на оптику и наземные средства.

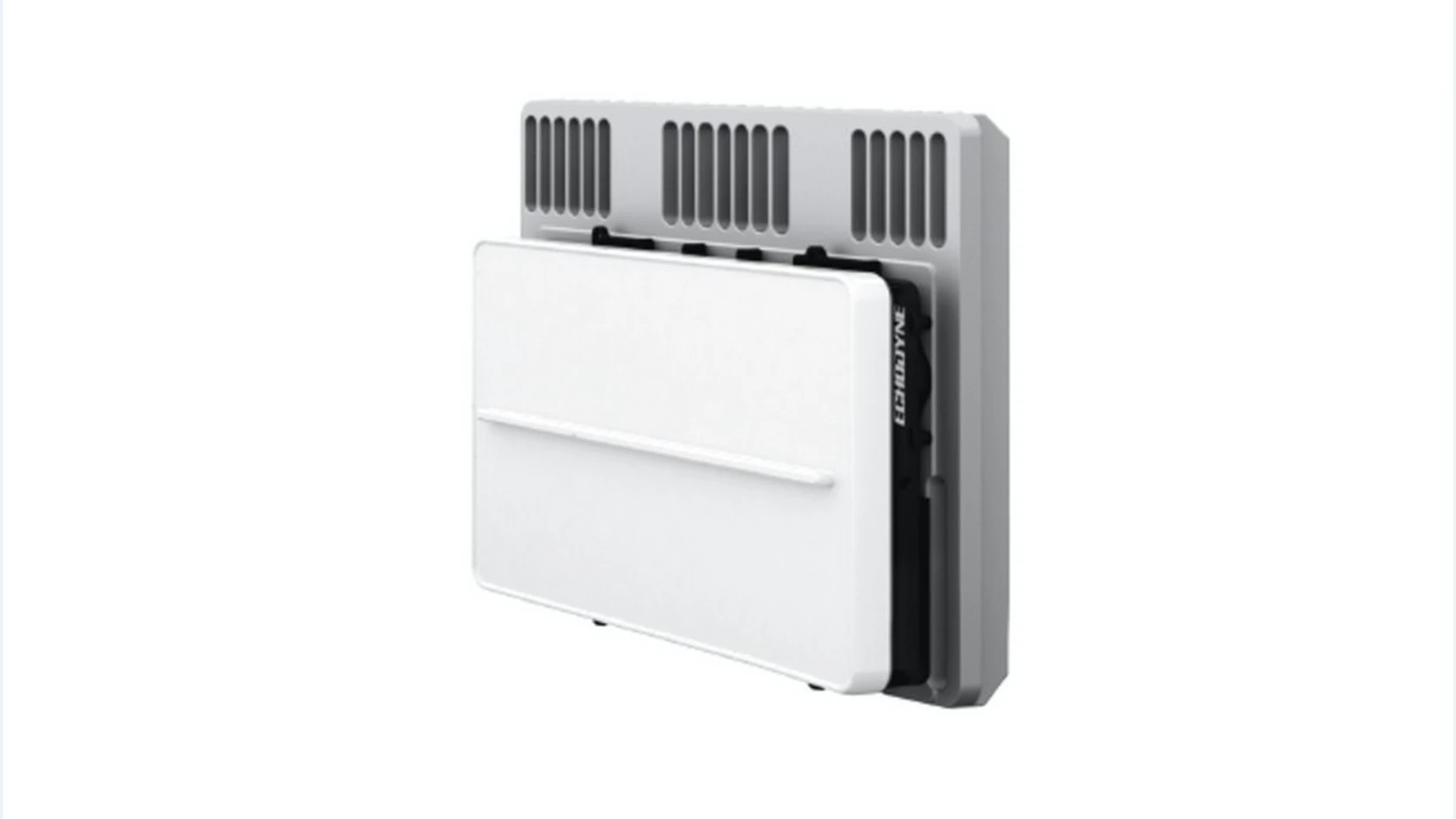

Ближняя РЛС отделяет цель от фоновых отметок

Объектовая РЛС ближней зоны закрывает ближний рубеж и передаёт на подтверждение уже классифицированный трек — мультикоптер, аппарат самолётного типа или птица. Классификация на подходе снижает нагрузку на оптику и отсекает ложные тревоги, а ближний контур дополняет дальний эшелон, обеспечивая непрерывное сопровождение малоразмерных целей у объекта.

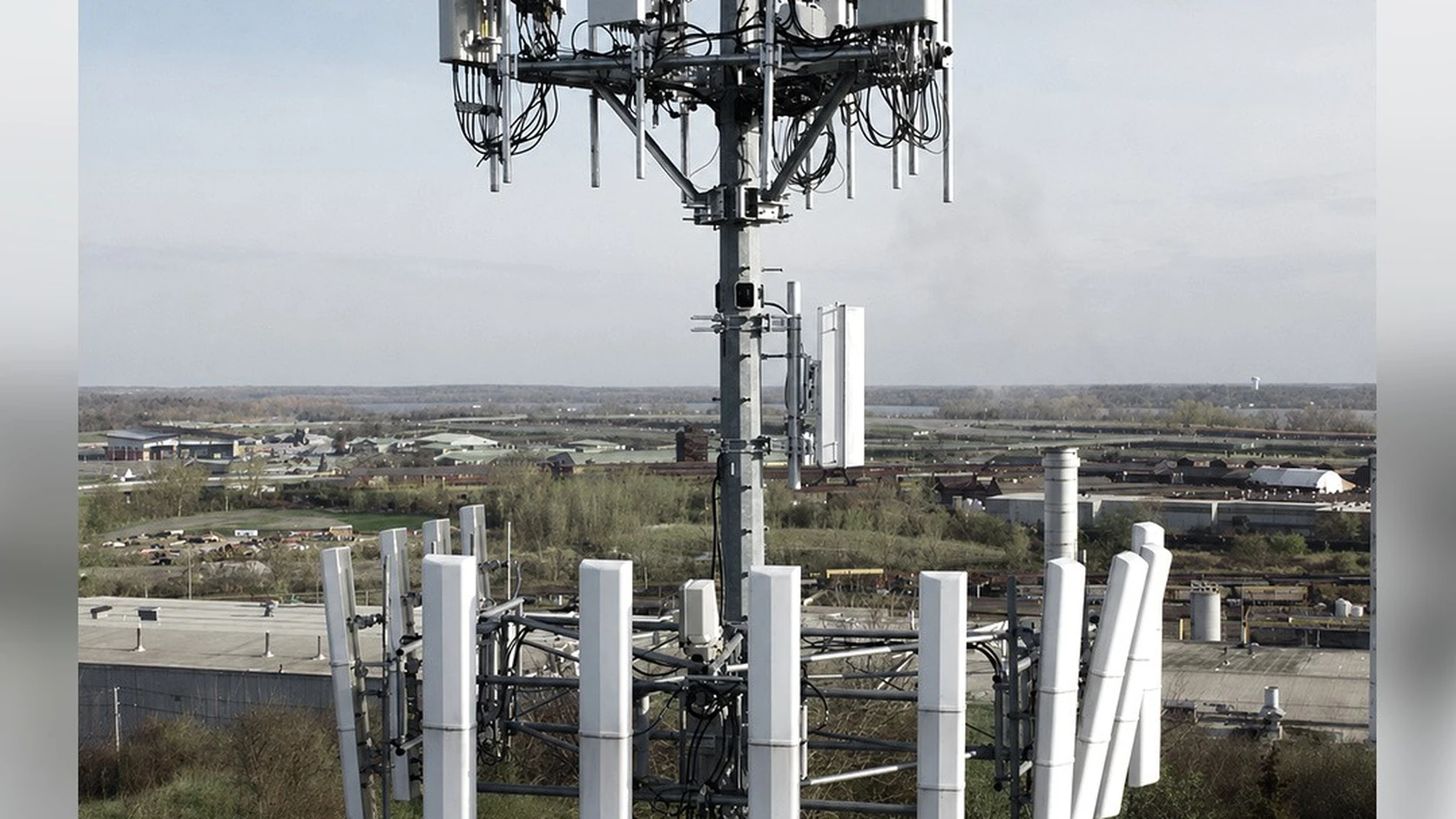

Пассивная локация и пеленгация уточняют источник сигнала

Пассивная локация и пеленгация уточняют источник сигнала, ничего не излучая. Локация обнаруживает цель по отражению внешней радиоподсветки — сигналов LTE, цифрового телевидения и радиовещания, — а сеть разнесённых постов радиотехнической разведки фиксирует активные каналы управления и навигации и пересечением пеленгов даёт район источника. Радиомолчащую цель видит пассивная локация, активный передатчик выдаёт себя пеленгатору; вместе они дают независимые признаки и надёжную локализацию.

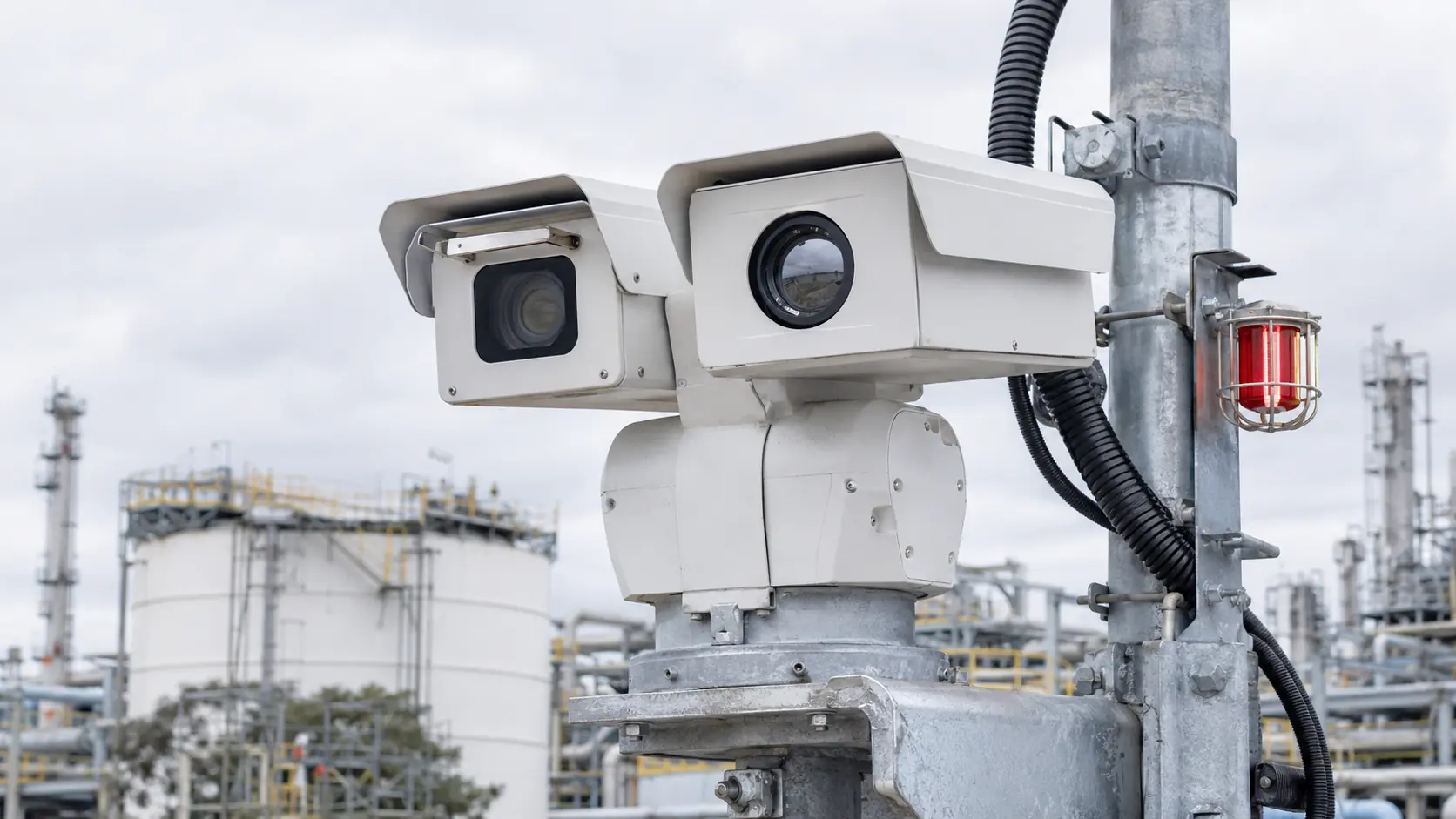

Оптика и тепловизор подтверждают трек

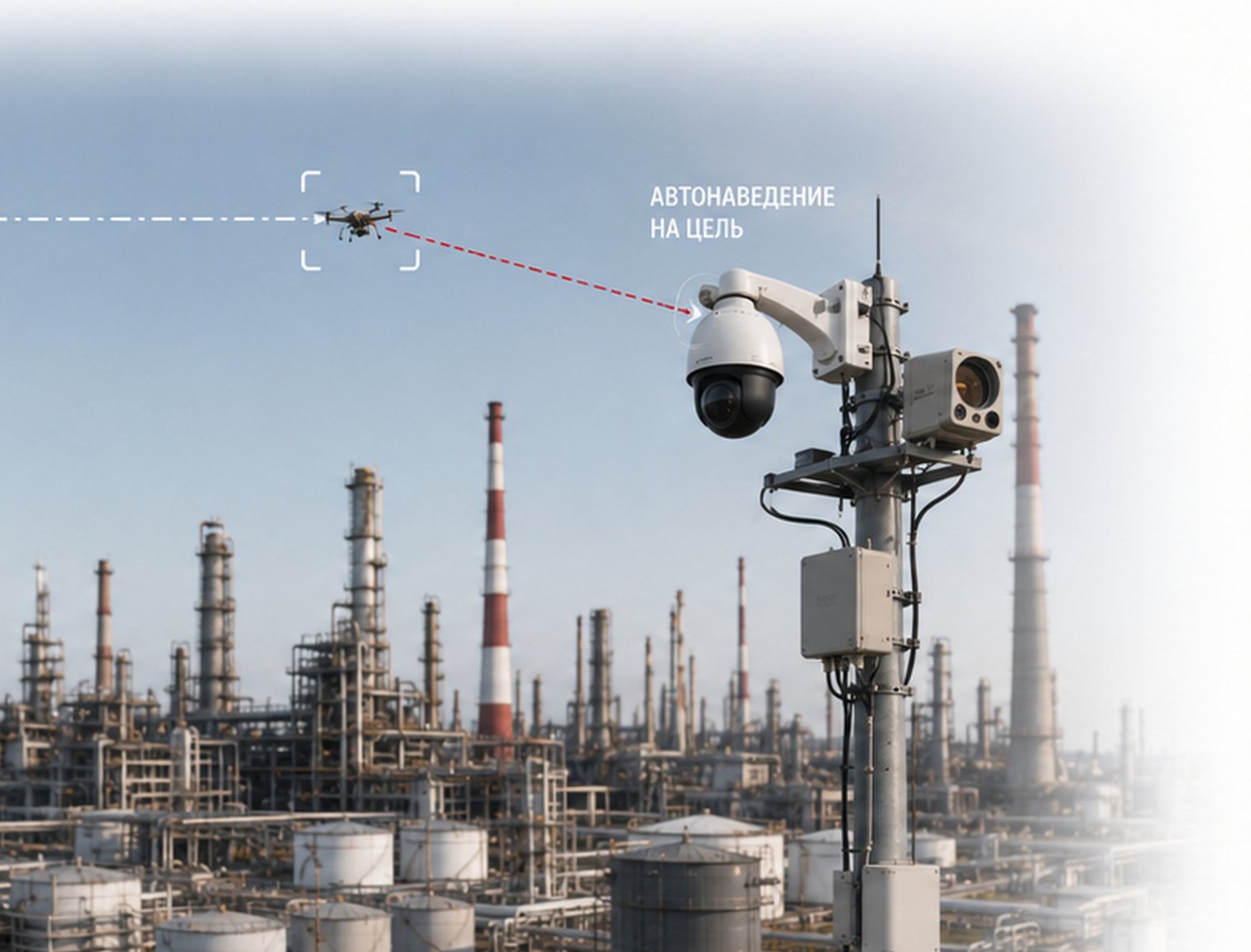

Оператор принимает решение по картинке: по целеуказанию поворотный модуль наводится на цель и ведёт её, а дневной и тепловизионный каналы дополняют друг друга. Оптический канал — 4K с оптическим зумом и автосопровождением, тепловизионный — матрица 640 × 512; объект закрывают 24 камеры. Тепловизор подтверждает цель ночью, в дыму и при осадках.

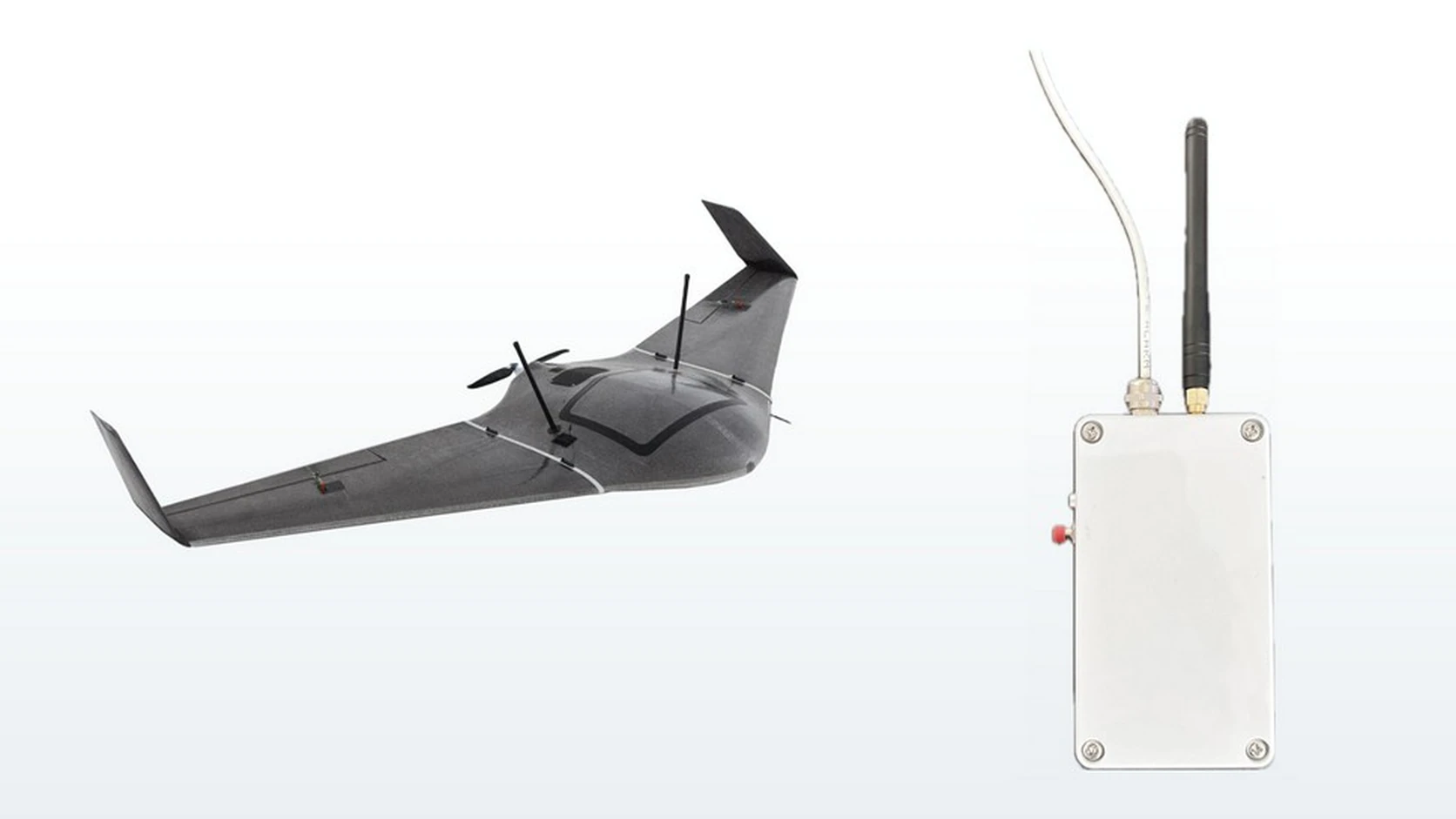

ADS-B и Remote ID помогают исключать известные борта

Приёмник сопоставляет радиолокационные отметки с идентификаторами гражданской авиации (ADS-B) и легальных БПЛА (Remote ID) и помечает опознанные борта, чтобы система не поднимала тревогу по каждому рейсу. Опознавание работает контекстным фильтром: отсутствие идентификатора повышает приоритет проверки, и такая цель сверяется с треком, разрешениями и визуальным подтверждением.

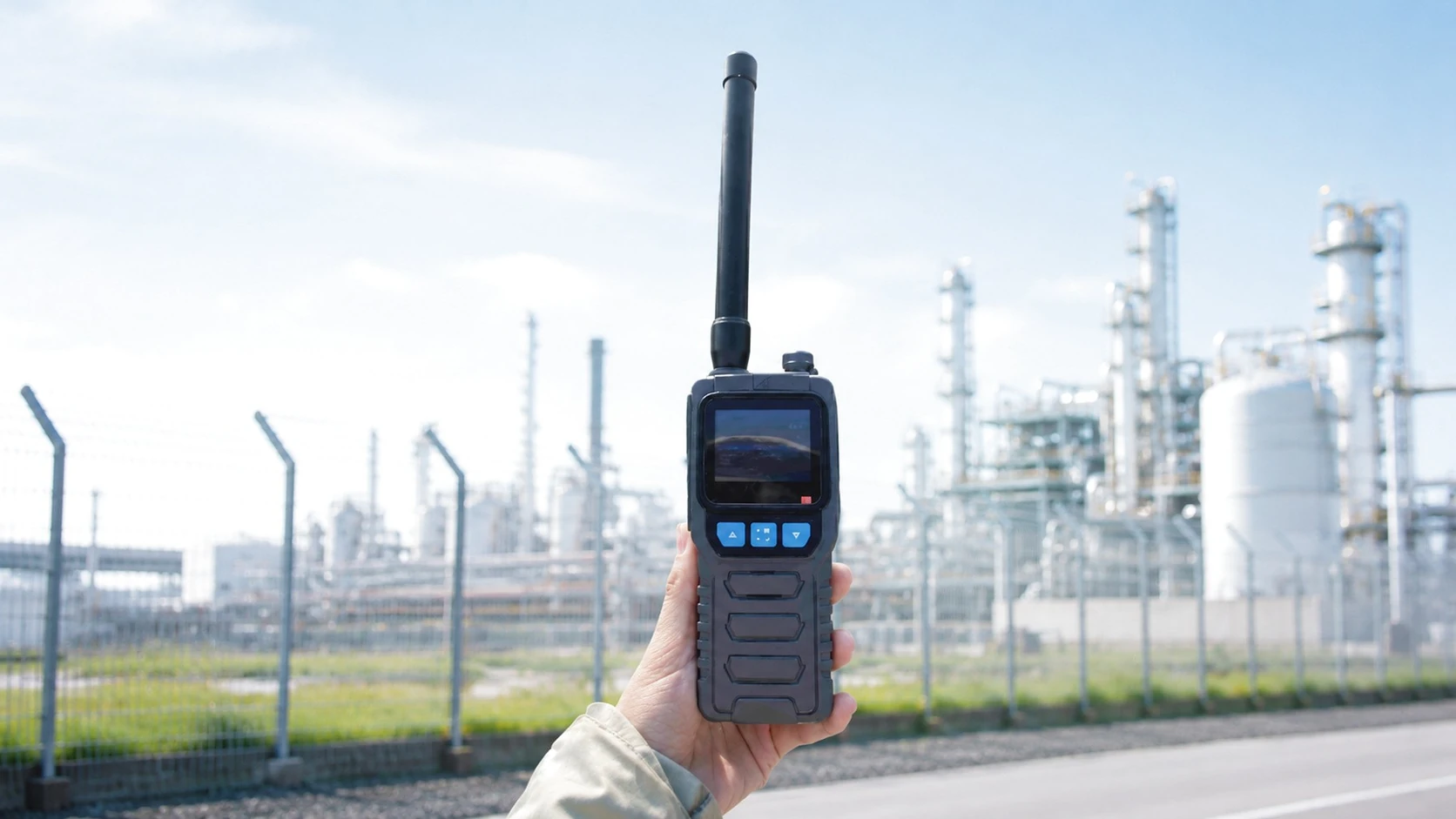

Носимый детектор предупреждает о знакомых радиосигналах

Компактный носимый детектор предупреждает человека о дроне рядом: он слушает эфир и по распознанным каналам управления и видеопередачи подаёт сигнал вибрацией, звуком или на экран. Приём пассивный — детектор сохраняет скрытность носителя, ничего не излучает и не подавляет. Это средство раннего личного предупреждения на подходах и в движении.

Периметр и наземная безопасность

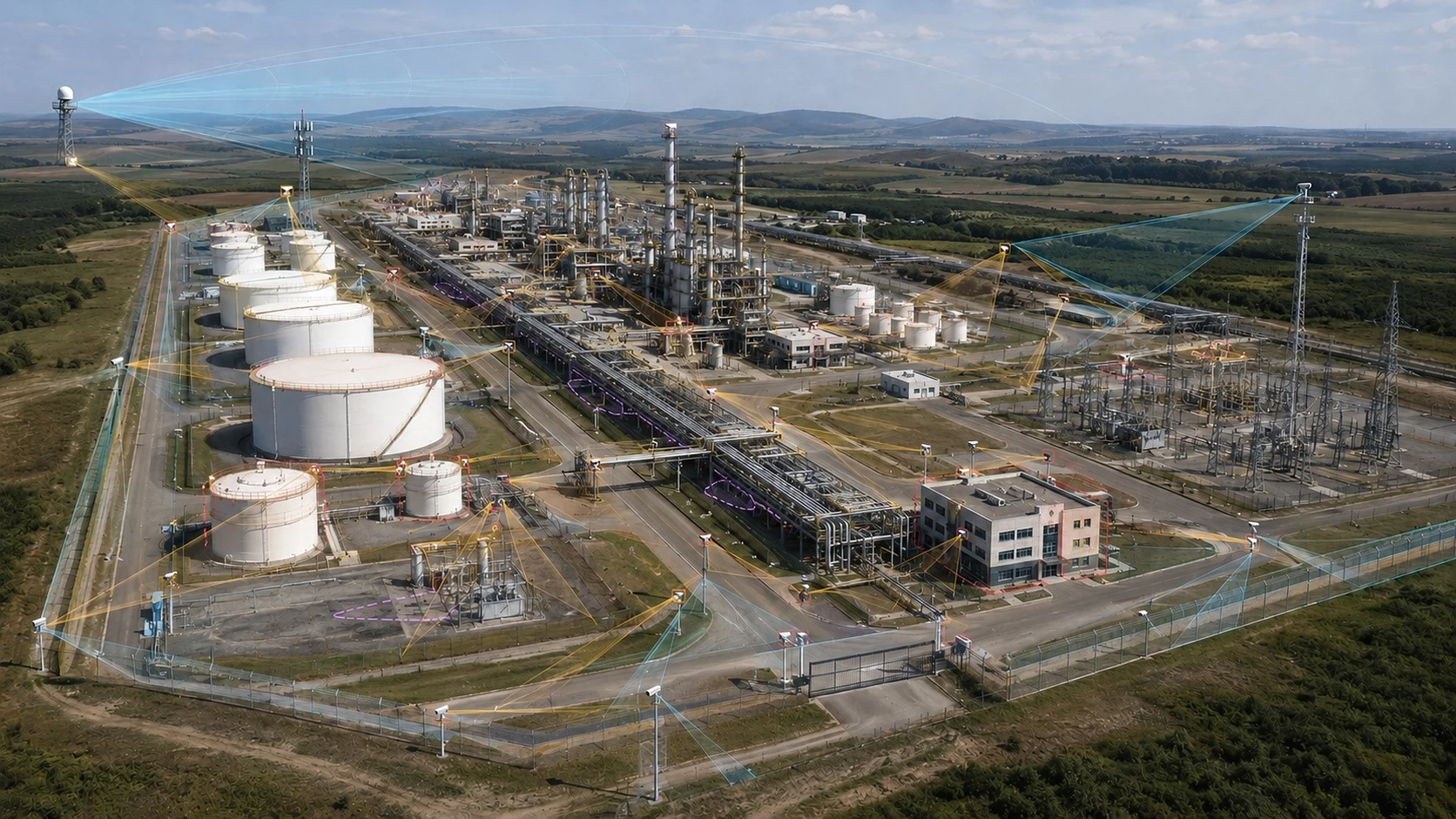

Приоритет реакции растёт по мере приближения к критическому узлу

Территория объекта разбита на пять уровней контроля — от воздушного пространства до критических узлов, — и чем ближе к критическому оборудованию, тем плотнее наблюдение и жёстче реакция. У каждого уровня своя глубина наблюдения и приоритет события, поэтому одно и то же отклонение на внешнем рубеже и у критического узла обрабатывается по разным правилам. Границы зон разворачиваются под технологию и планировку объекта.

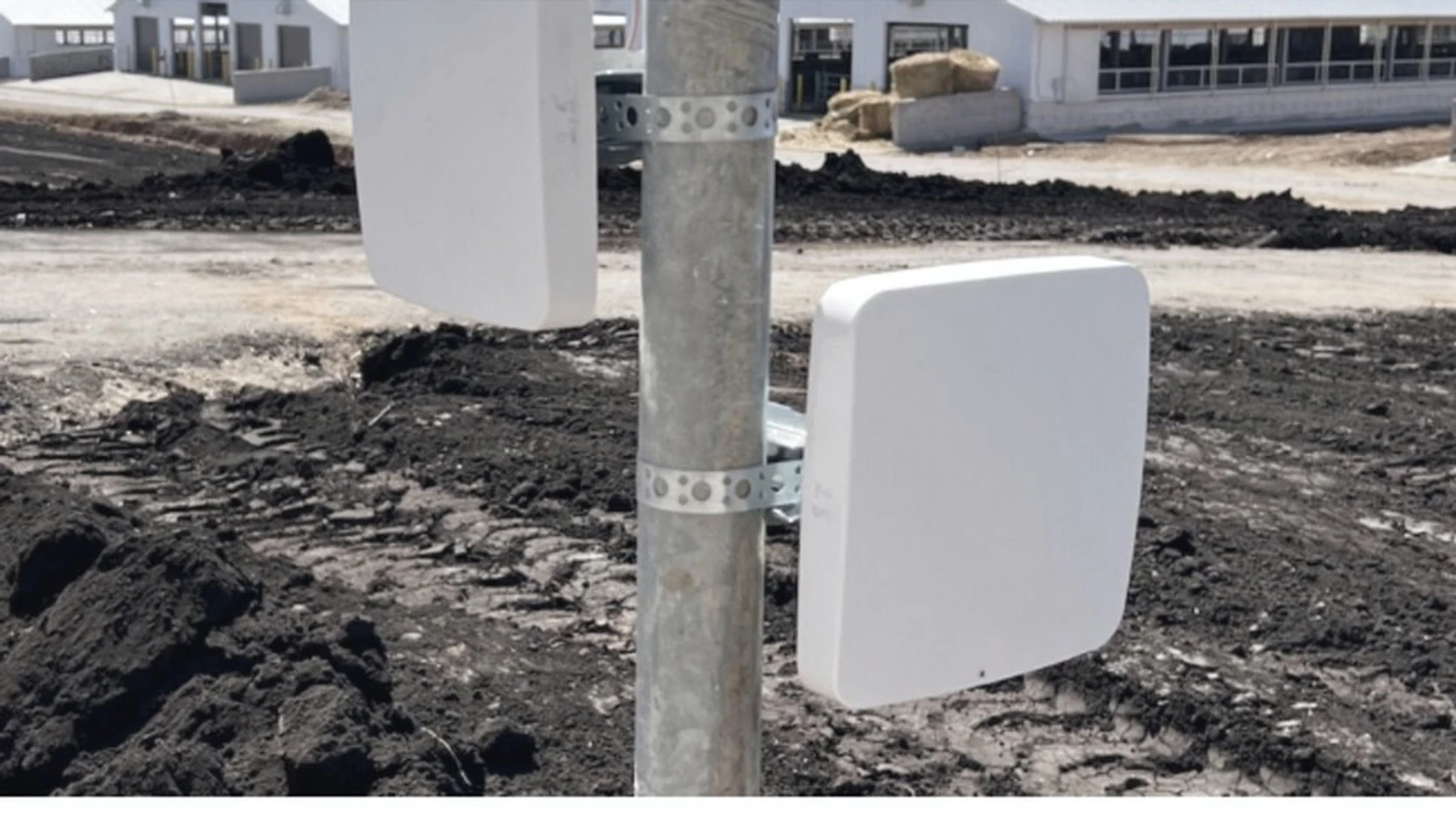

Автономная СВЧ-шторка закрывает отдельный пролёт

Автономная СВЧ-шторка стережёт отдельный пролёт периметра и передаёт тревогу на шлюз по радиоканалу, без прокладки сигнального кабеля вдоль ограды. Один датчик закрывает пролёт до 50 м высотой до 2,5 м и работает до 5 лет от батареи, а шлюз собирает датчики в радиусе 10–15 км. Монтаж — на переносные штативы или столбы, без строительных работ.

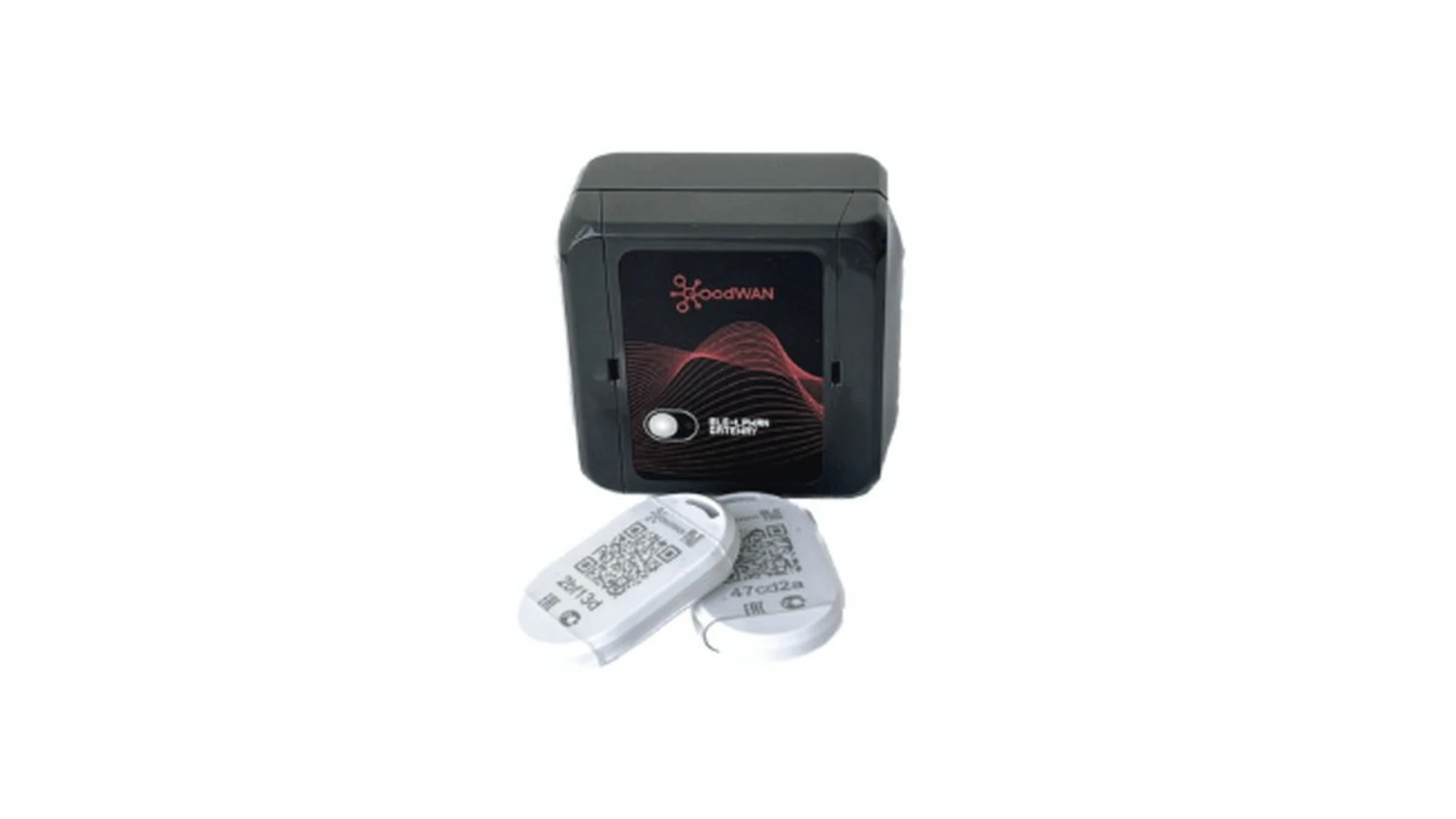

BLE-метки показывают присутствие и активность по зонам

Носимые BLE-метки и якоря размечают территорию на зоны: метки людей и имущества передают присутствие и движение. Радиус зоны якоря — 10–75 м, до 200 м с внешней антенной; метки различаются по автономности и назначению — от персональных до имущественных. Система считает людей в каждой зоне, отличает работающего от неподвижного и фиксирует перемещение имущества.

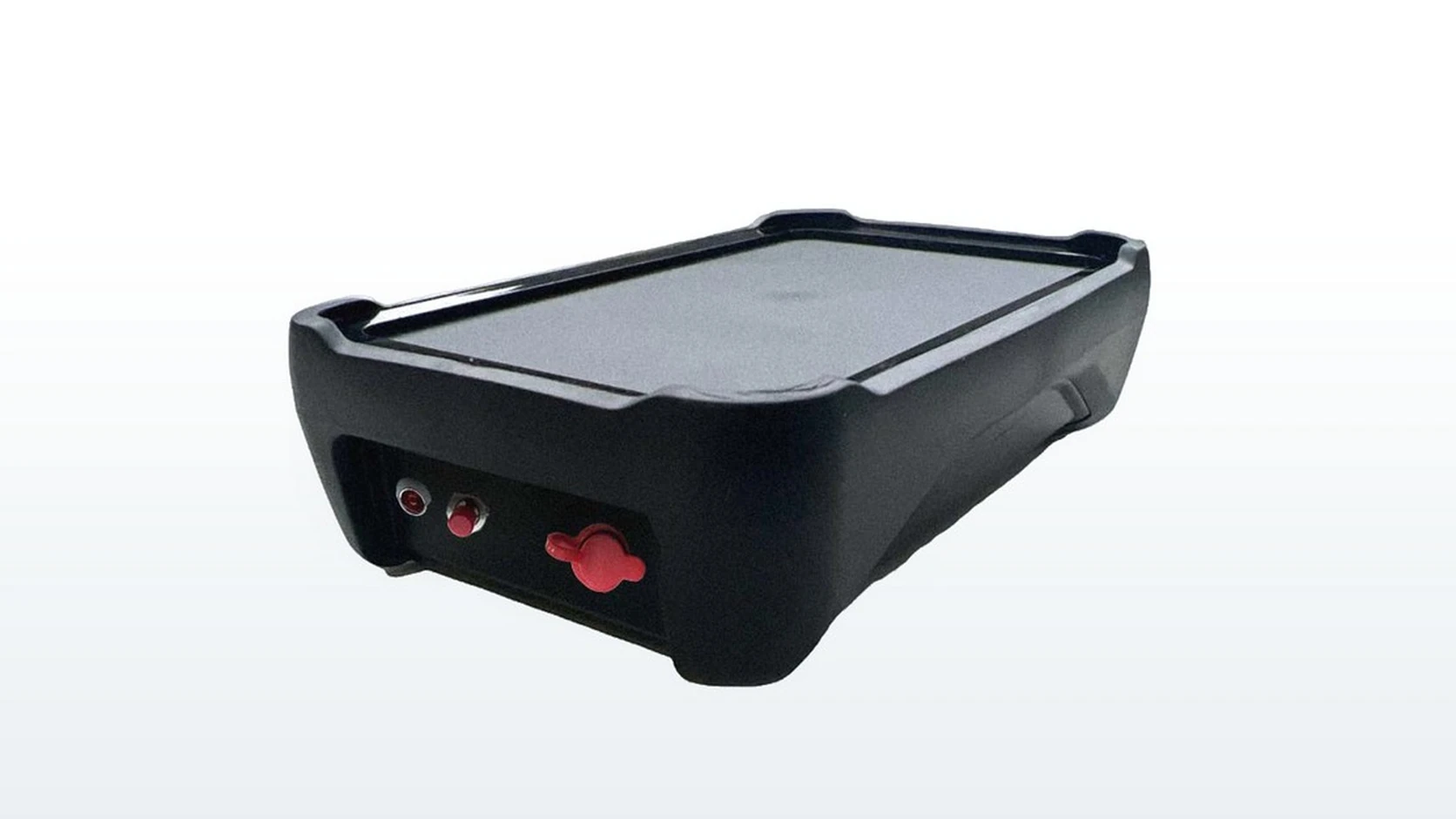

Автономный радиоканал передаёт данные вне сотового покрытия

Автономный трекер и шлюз держат обмен телеметрией на 433 и 868 МГц там, где сотовой связи нет. Трекер в ударопрочном корпусе IP67 работает до 5 суток и заряжается по USB-C, а шлюз выводит данные в GSM/LTE или Ethernet и собирает устройства в радиусе 10–15 км. Канал сохраняет картину движения людей и техники, когда спутниковая навигация подавлена.

Управление, связь, условия

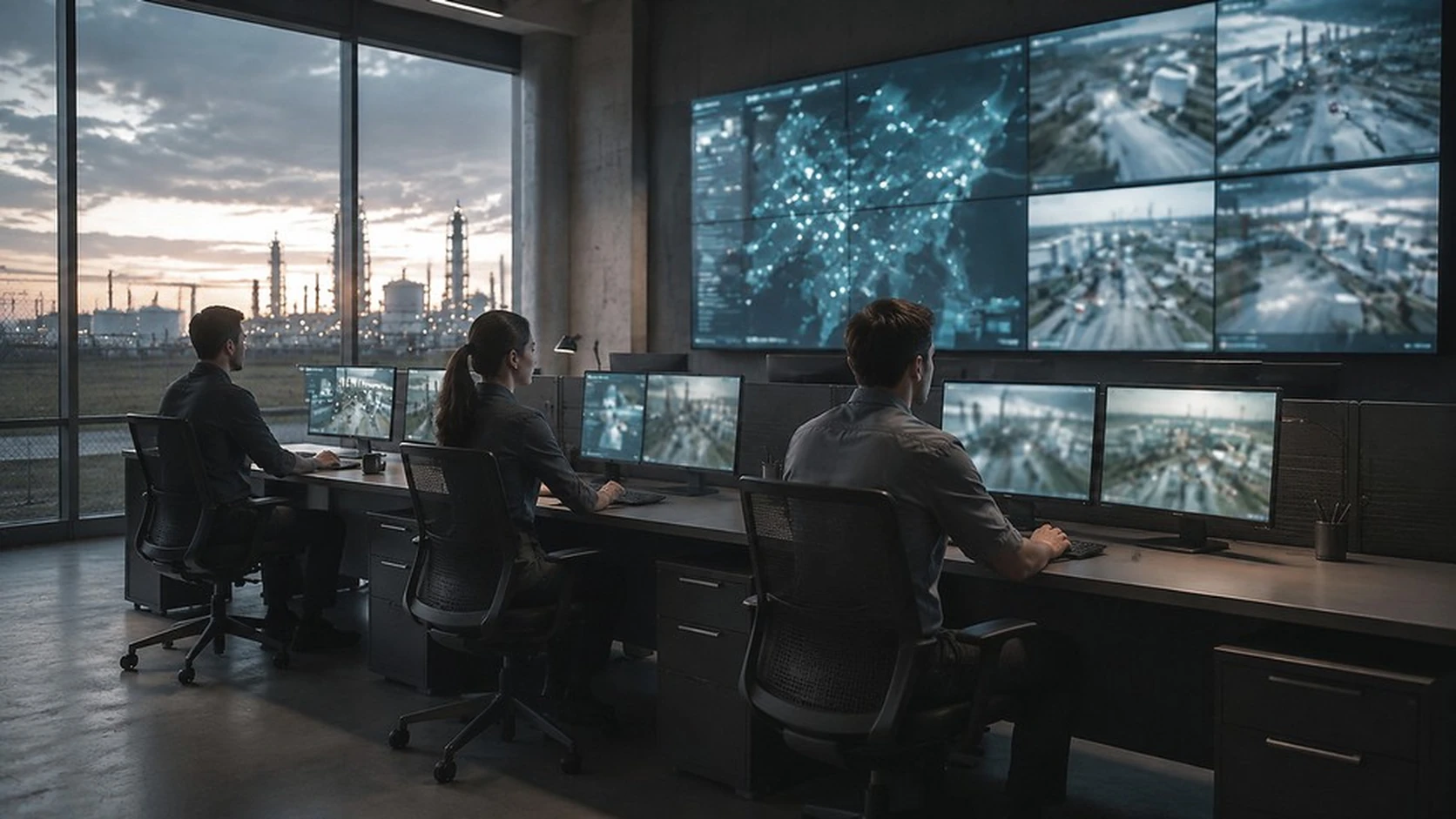

Центр управления превращает сигналы в решение и журнал события

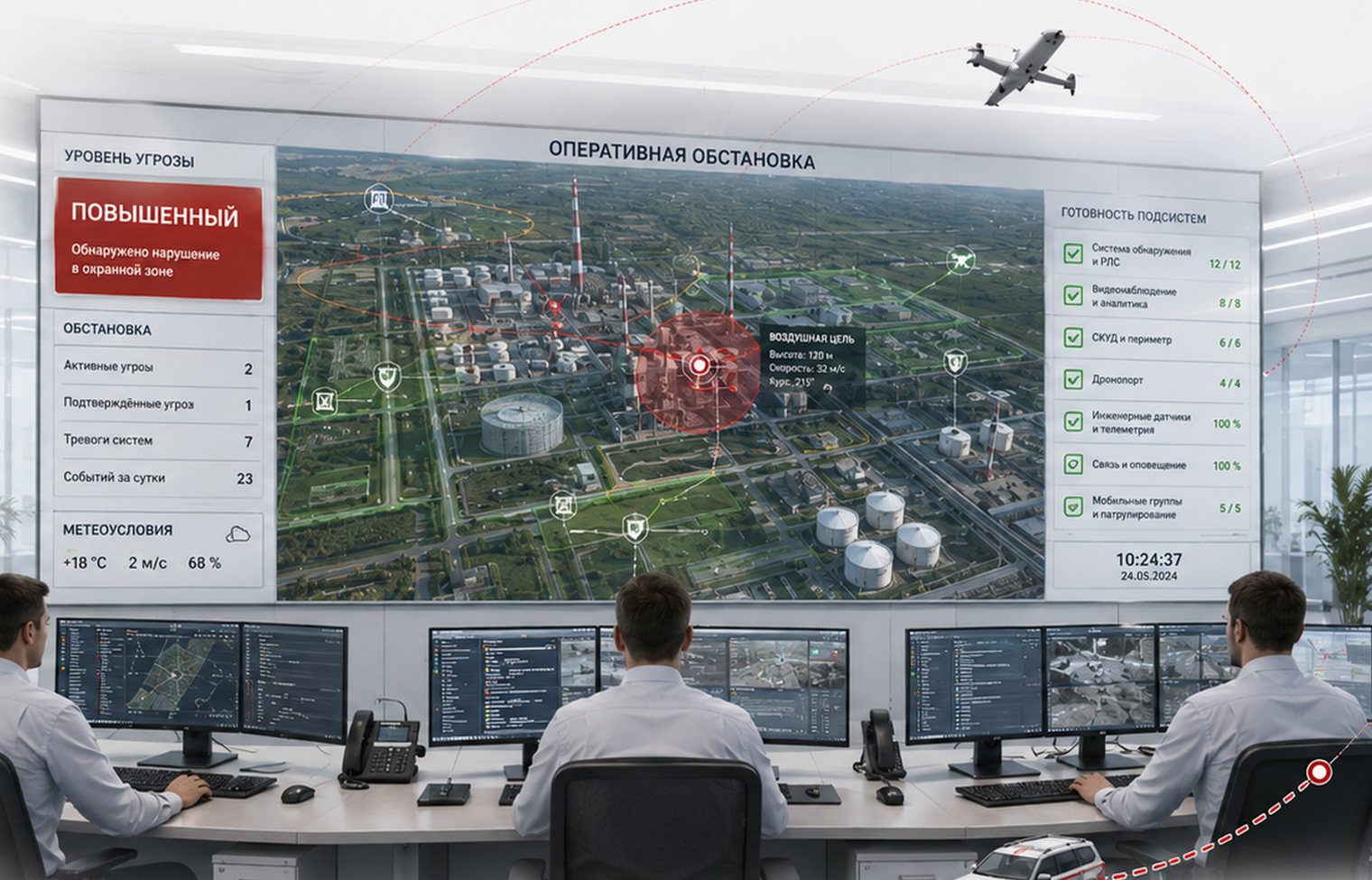

Единый центр превращает поток сигналов в решение и в журнал события: корреляция сводит треки, изображения, телеметрию и действия расчётов в одну историю и убирает дублирование сообщений. Регламент связывает оценку угрозы с допустимым действием, а архив хранит исходные данные, команды и результат проверки. Прогноз и классификация помогают оператору, оставляя решение и ответственность за ним.

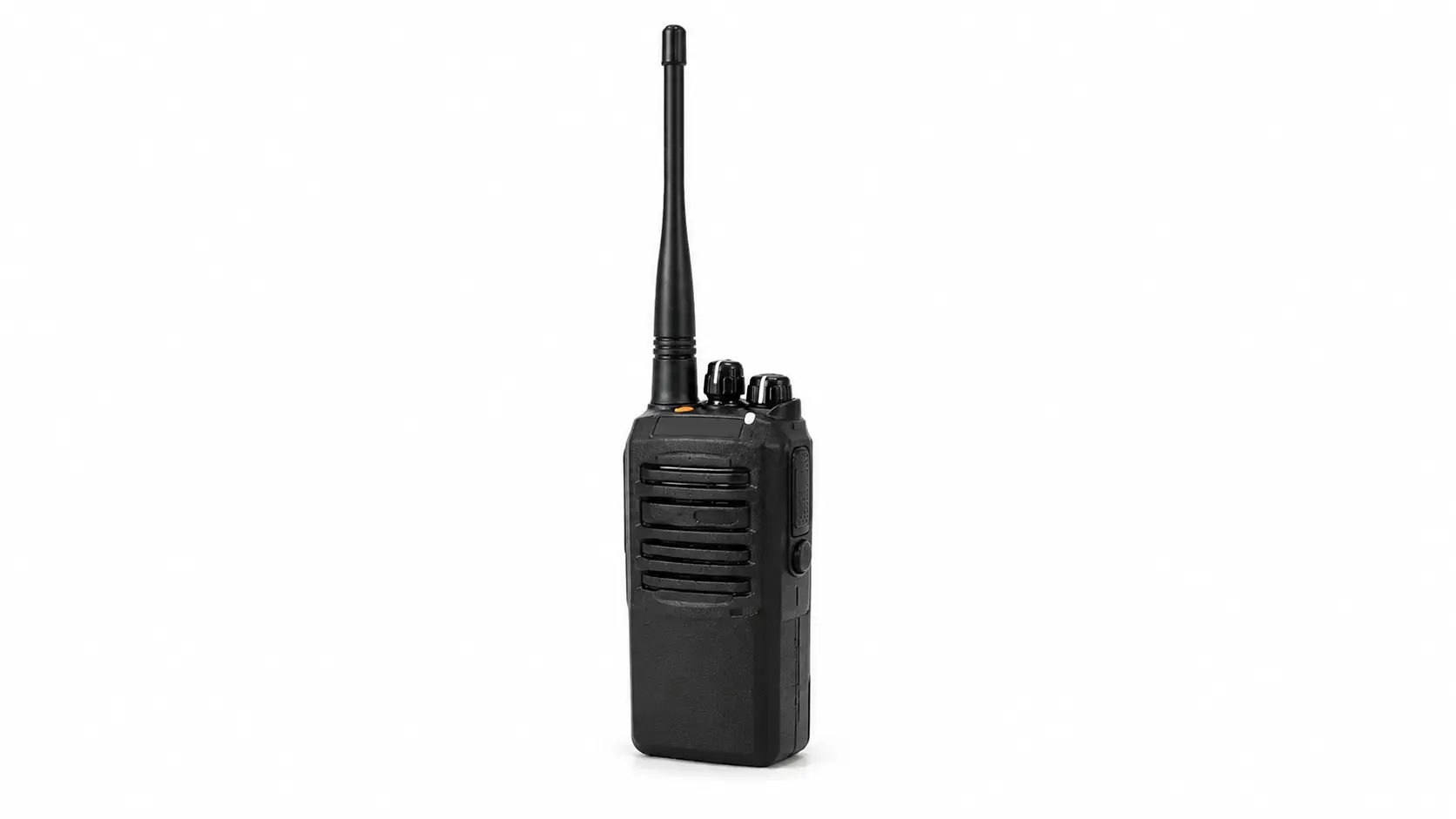

Резервирование сохраняет управление при отказе одного канала

Расчёты остаются на связи при отказе одного канала: IP-сеть, телеметрический радиоканал и профессиональная голосовая связь образуют независимые пути. Носимая цифровая SDR-станция работает в диапазоне 400–480 МГц (DMR Tier 1/2, APCO25 Phase 1 и аналоговый режим), держит до 12 часов автономности и температуру от −40 до +55 °C, с шифрованием речи и данных.

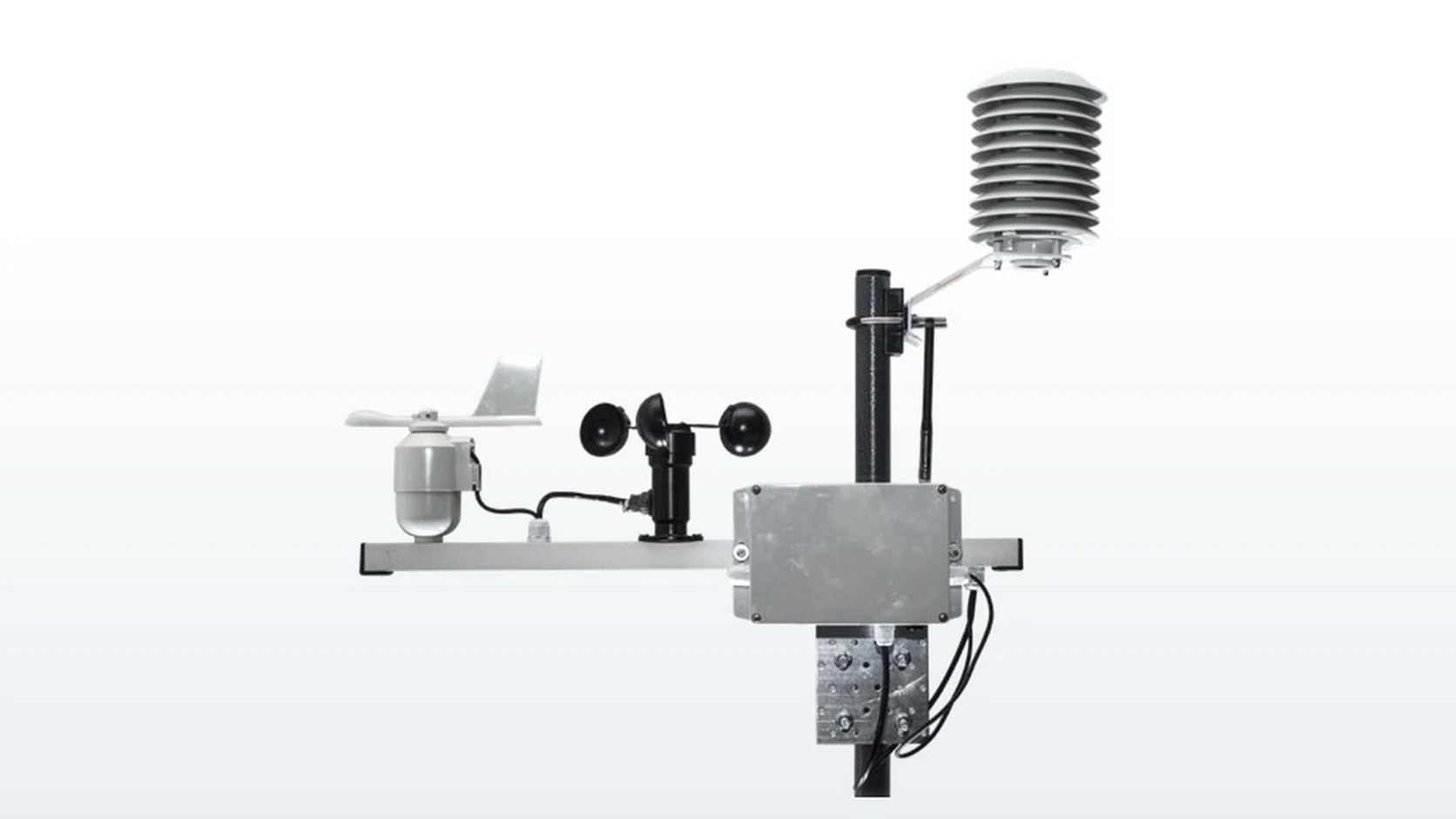

Метеоданные ограничивают допустимый сценарий применения

Метеопост передаёт в центр управления условия, которые прямо влияют на применение средств: ветер, осадки, температуру и видимость. Погода уменьшает дальность акустики и оптики и сокращает время работы перехватчика и дронопорта, поэтому метеоданные входят в проверку готовности средств, а решение опирается на фактическую обстановку. Пороги привязаны к рабочим пределам конкретных средств.

Реагирование и противодействие

Дронопорт обеспечивает удалённый запуск БПЛА наблюдения

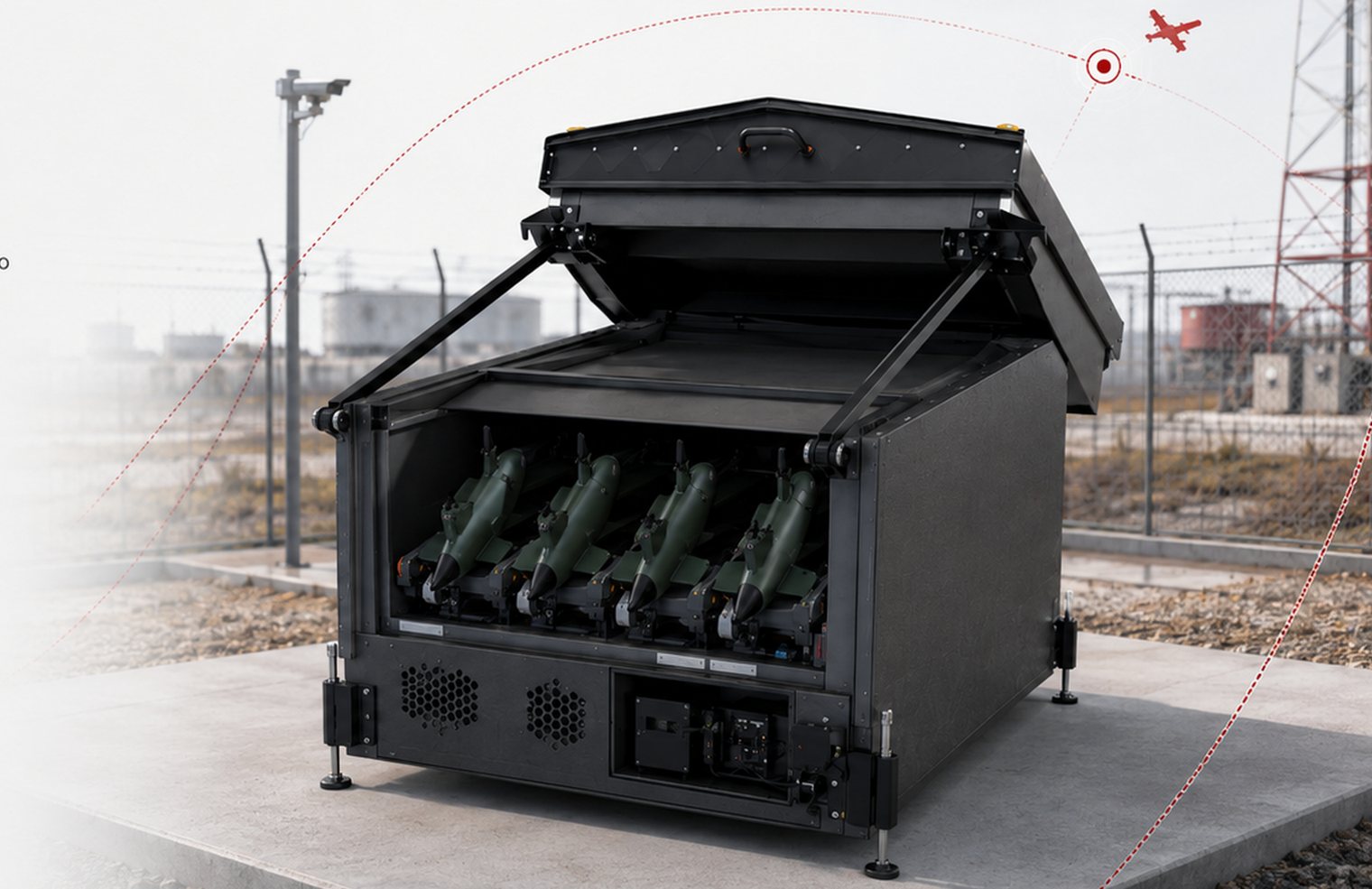

Дронопорт хранит, готовит и заряжает аппарат для патрулирования и визуального подтверждения — расчёту не нужно быть на площадке. Станция поднимает аппарат за 40 с, обеспечивает до 60 мин полёта и дальность до 10 км, заряжает четыре аккумулятора за 70 мин и закрывает до 150 км²; в линейке — станции разной вместимости и охвата. Наблюдательный борт даёт оператору картинку для решения на подходе.

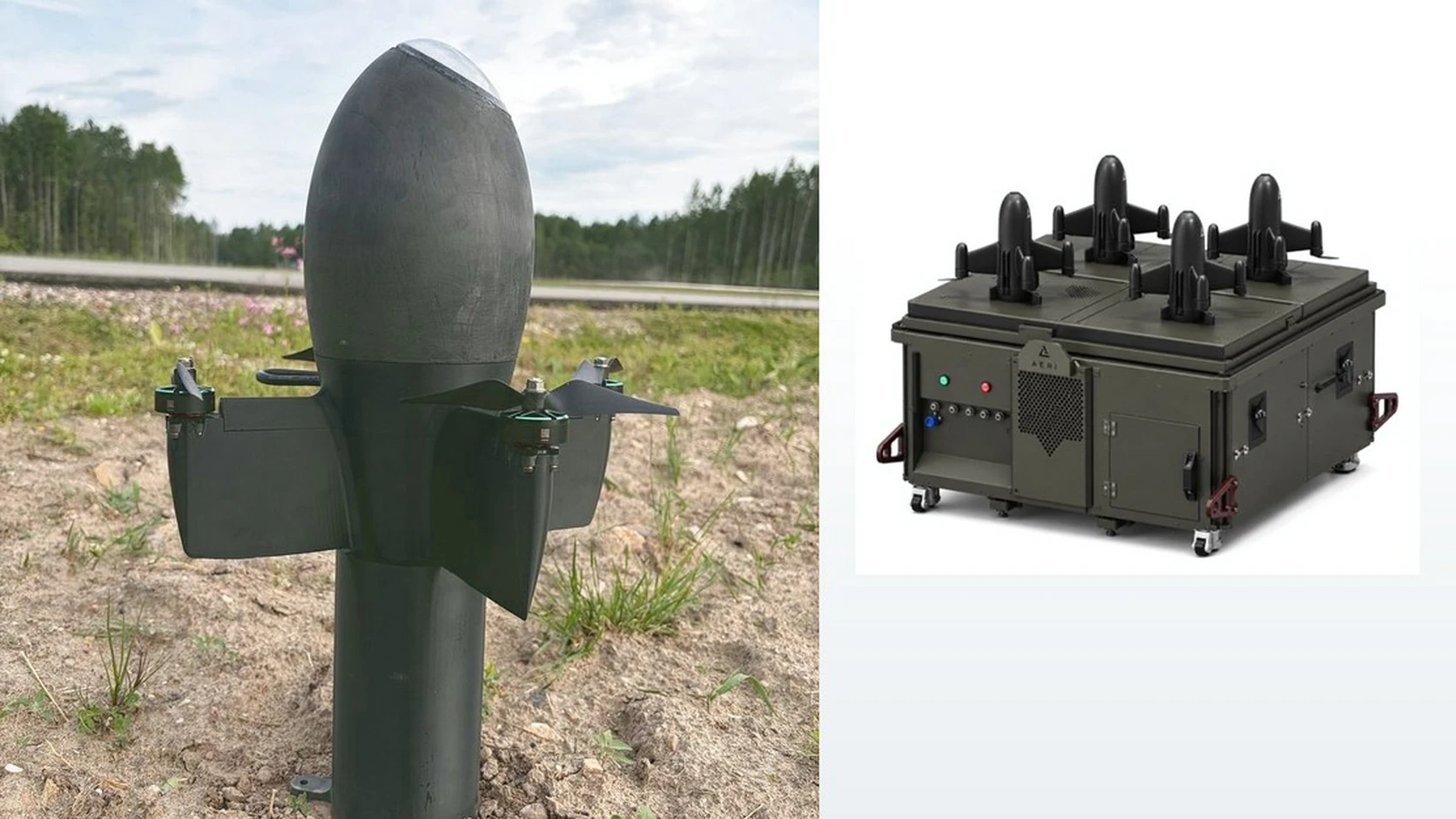

Тактический модуль переносит узел обнаружения и реагирования

Тактический модуль переносит узел обнаружения и реагирования в нужную точку: в кузове пикапа объединены средства наблюдения, связь и БПЛА, и временный рубеж создаётся там, где стационарной инфраструктуры нет. В составе — компактный дронопорт с разведывательными и перехватывающими аппаратами, следящая антенна связи и модуль обнаружения дронов. Несколько машин работают как распределённая мобильная группа.

Мобильная группа реагирования

Получив целеуказание, мобильная огневая группа без промедления выдвигается в заданный район. На месте расчёт уточняет обстановку, подтверждает цель и занимает позицию для безопасного и своевременного реагирования. После выполнения задачи результат передаётся в центр управления, а группа сохраняет готовность к повторному применению или перемещению на новый рубеж.

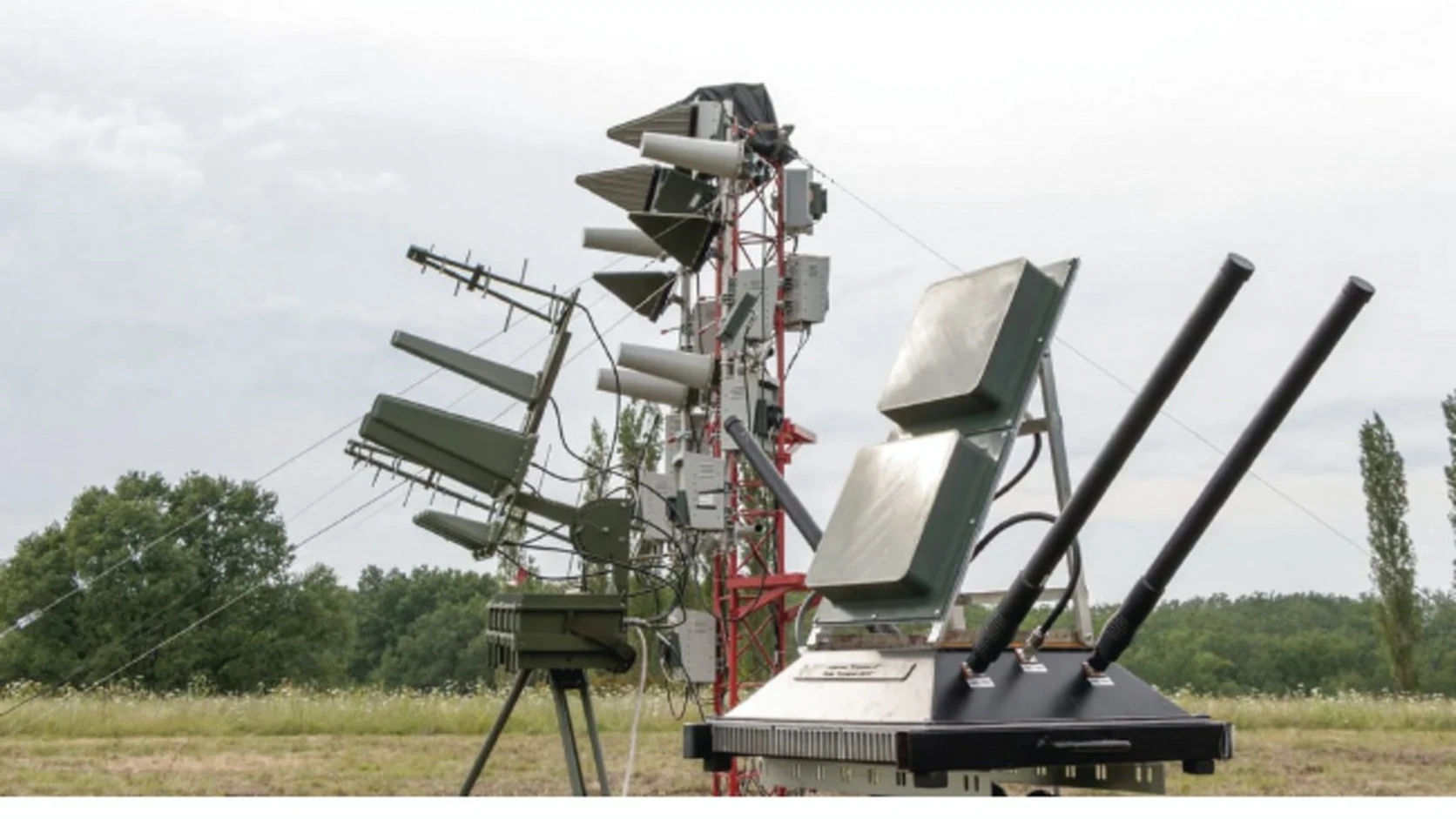

РЭБ воздействует на отдельные каналы, а не на сплошной диапазон

Комплекс РЭБ воздействует на отдельные каналы БПЛА — управления или навигации, — выбирая режим по типу угрозы, а не глушит сплошной диапазон. Комплекс перекрывает полосы 400–700 МГц, 900 МГц, 2,4, 5,2 и 5,8 ГГц в настраиваемом секторе до 120°; четыре комплекса по сторонам света дают круговое перекрытие объекта. Точечное подавление сохраняет собственные каналы связи и навигации.

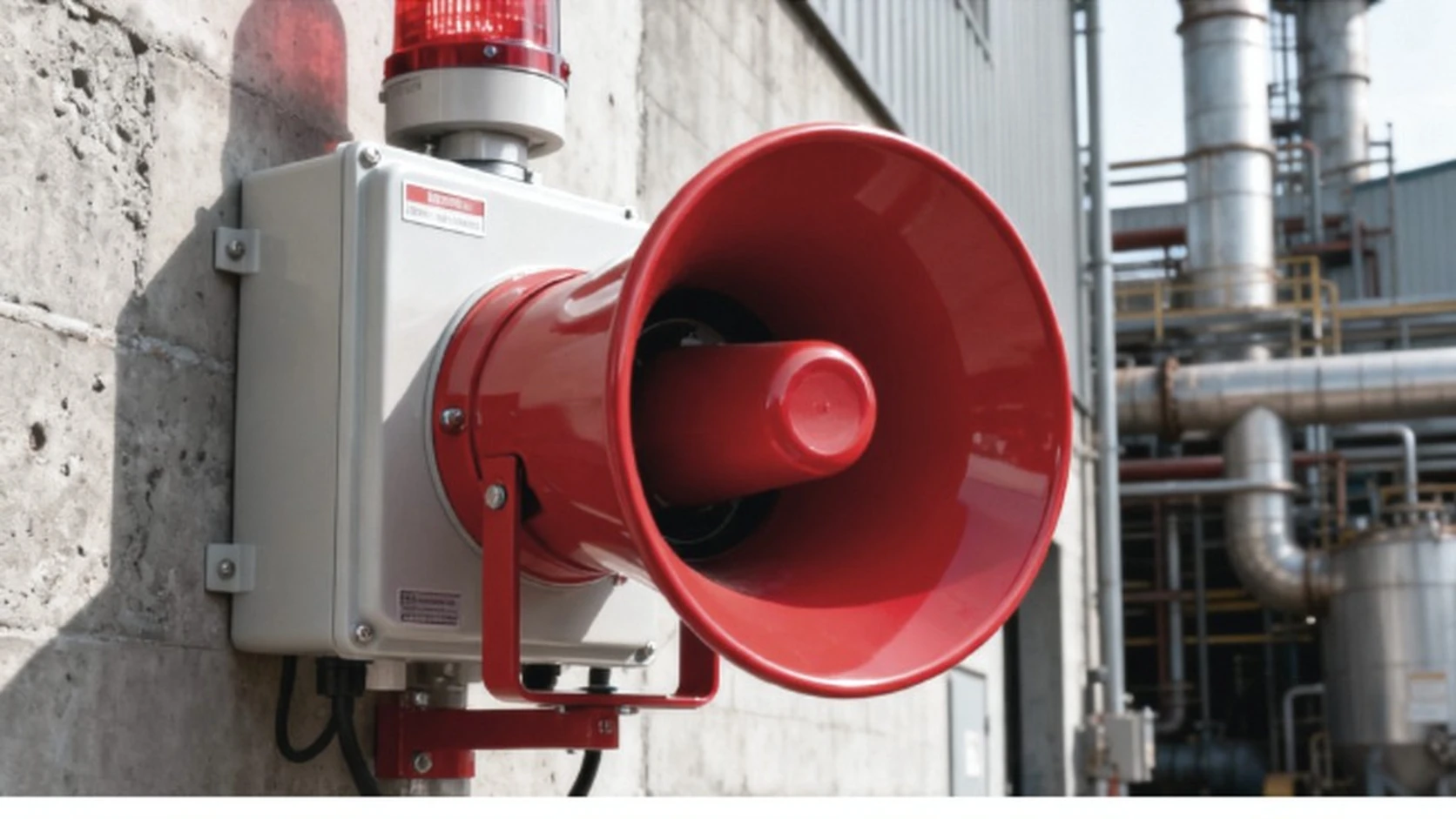

Сигнал «Воздух» одновременно запускает действия средств и людей

Сигнал «Воздух» одновременно поднимает средства и людей: сирены, световое табло, радио- и СМС-рассылка доводят единый сигнал до персонала, а маршруты отхода и укрытия размечены заранее. Каналы оповещения резервируют друг друга, событие и время доставки фиксируются в общем журнале, а порядок действий привязан к зонам объекта.

Инженерная защита

Проектный разбор фиксирует узлы, крепления и ремонтные секции

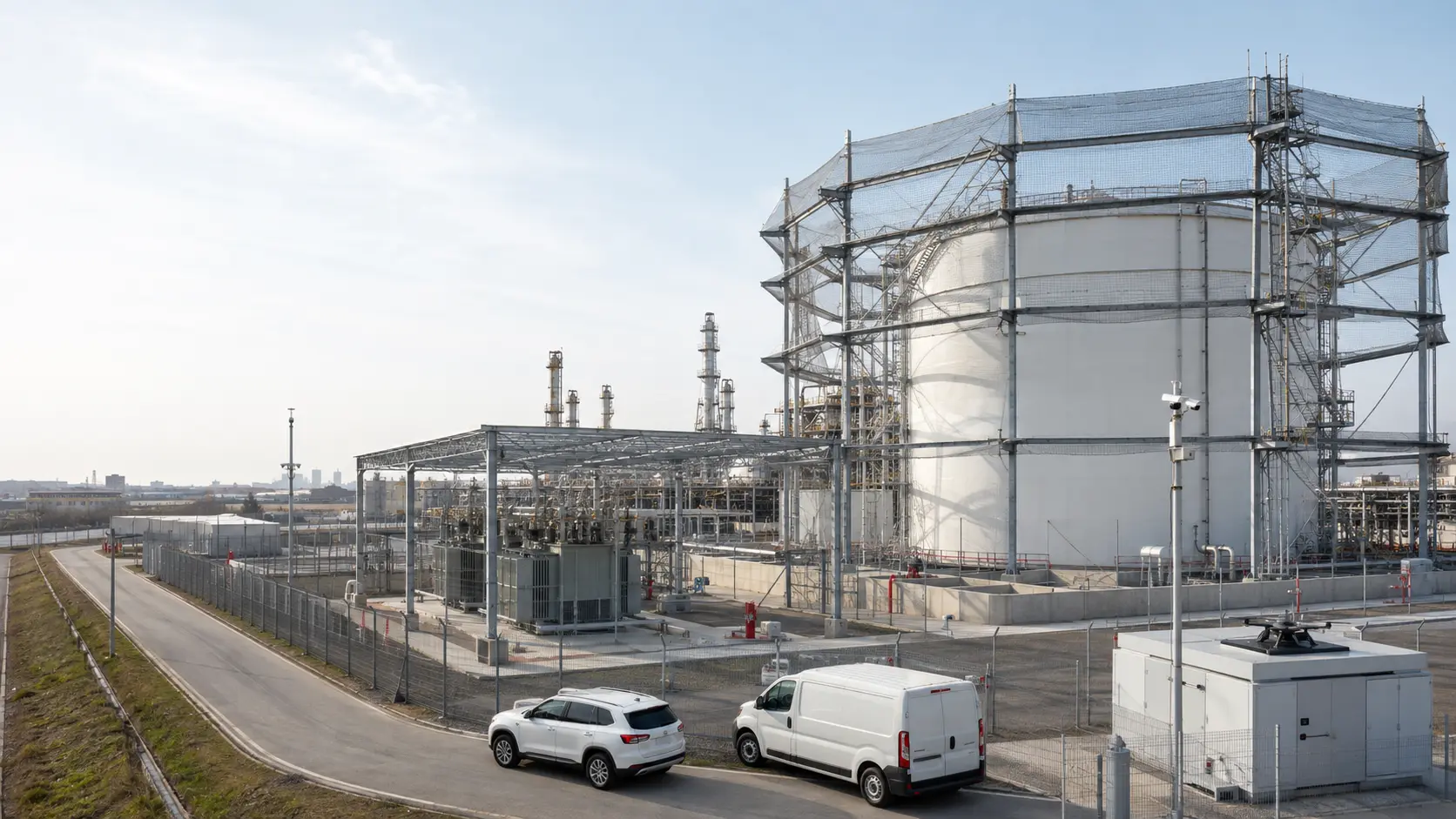

Проектный разбор показывает конструктивную реализацию защиты резервуара: типы сеток, анкеры, тросы, ролики и монтажные допуски. Внешний контур — тросовая сетка Н3-3×3 с шагом 500×500 мм и металлическая сетка с ячейкой 45×45 мм на анкерах СК-1 — принимает удар и разлёт обломков, сохраняя целостность стенки. Повреждённая секция меняется отдельно, монтаж допускает неровное основание.

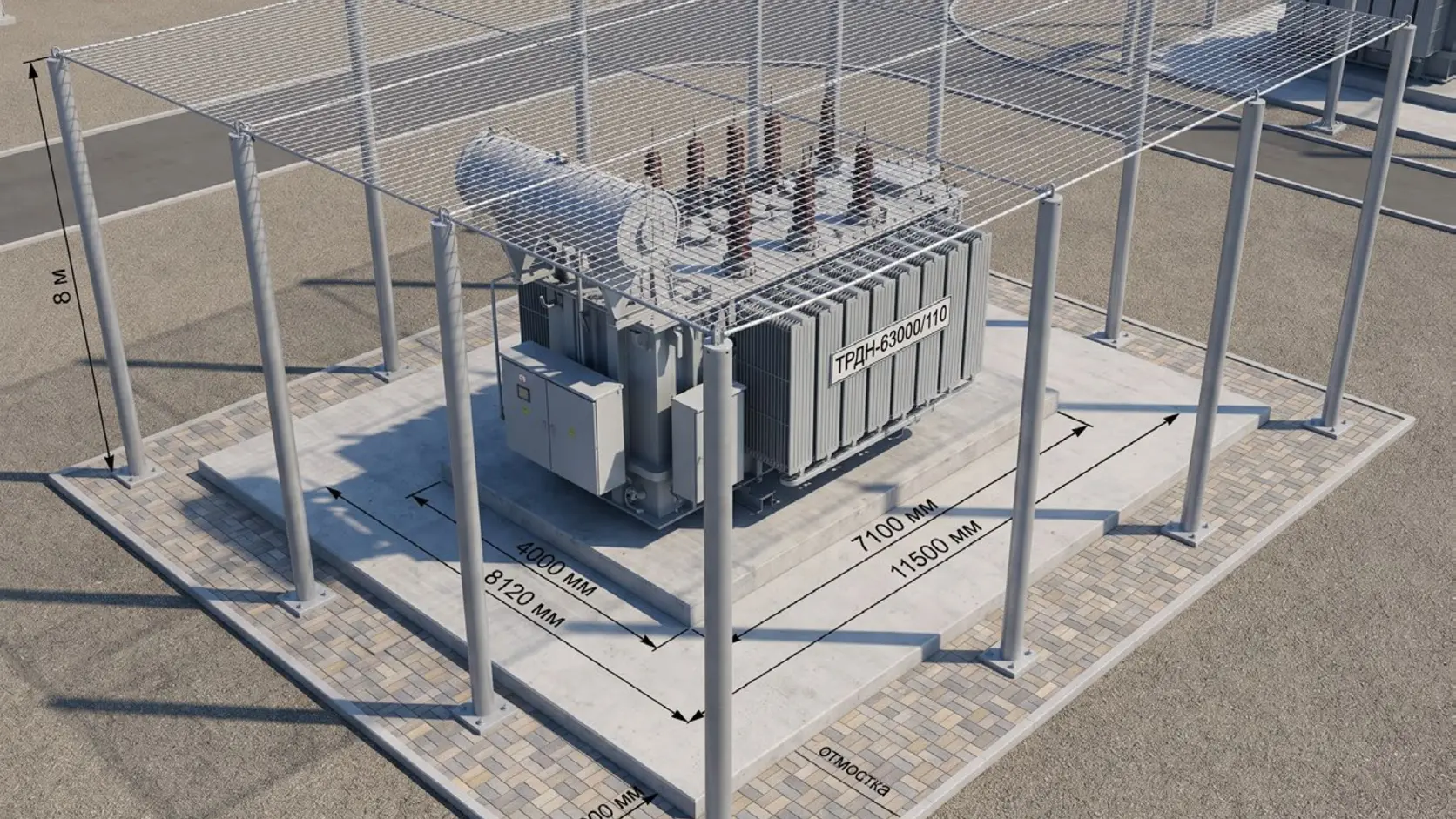

Сетчатый навес защищает оборудование и сохраняет доступ к нему

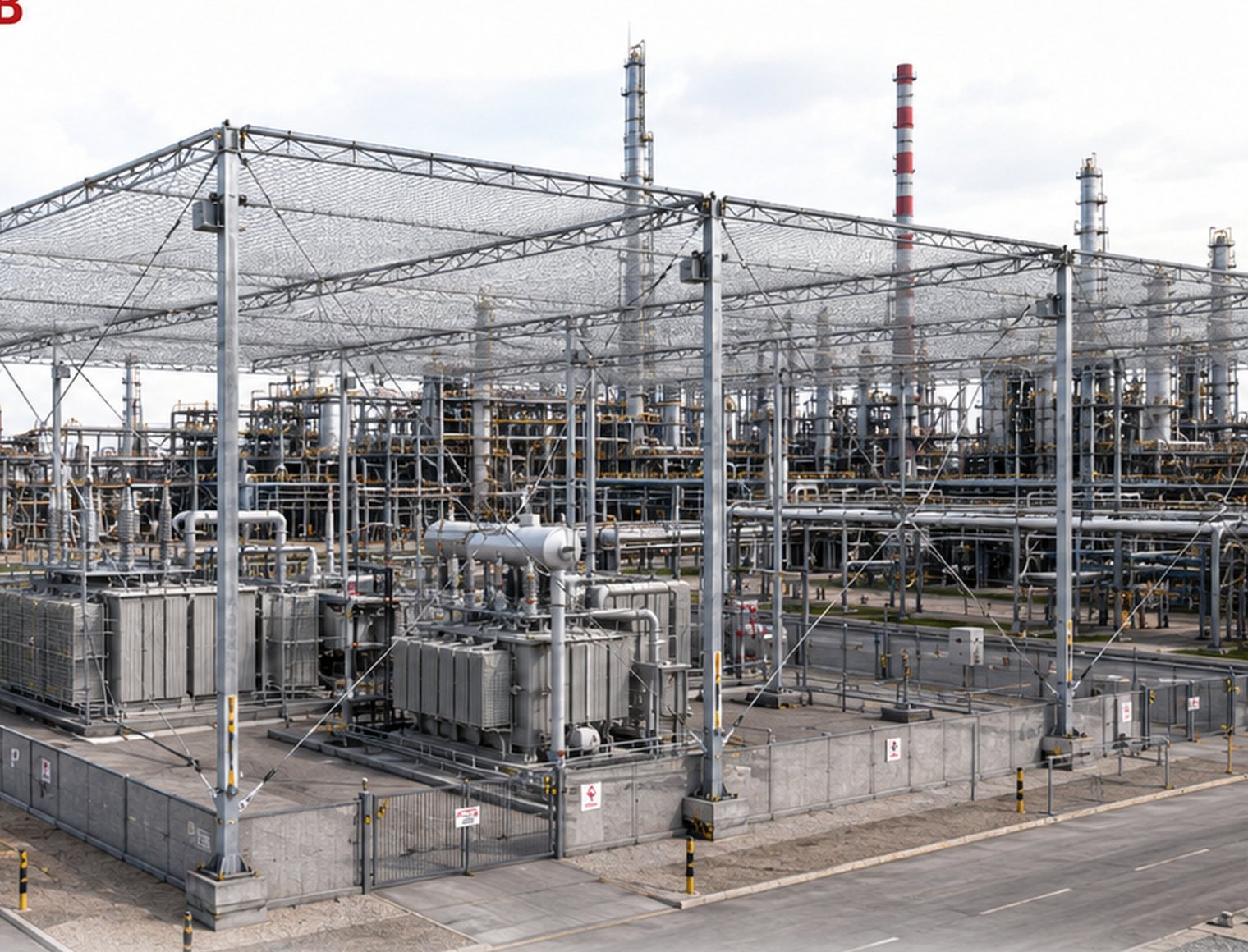

Сетчатый навес перекрывает технологическую площадку сверху и сохраняет доступ к оборудованию: секционная конструкция позволяет обслуживать узлы и локально менять полотно. Оцинкованный каркас из ферм и колонн несёт плетёное полотно из проволоки 6 мм с ячейкой 130 × 130 мм на стальном тросе 12 мм. Осколки задерживаются на подходе, а обслуживание узлов остаётся свободным.

Габионные модули создают ремонтопригодный защитный экран

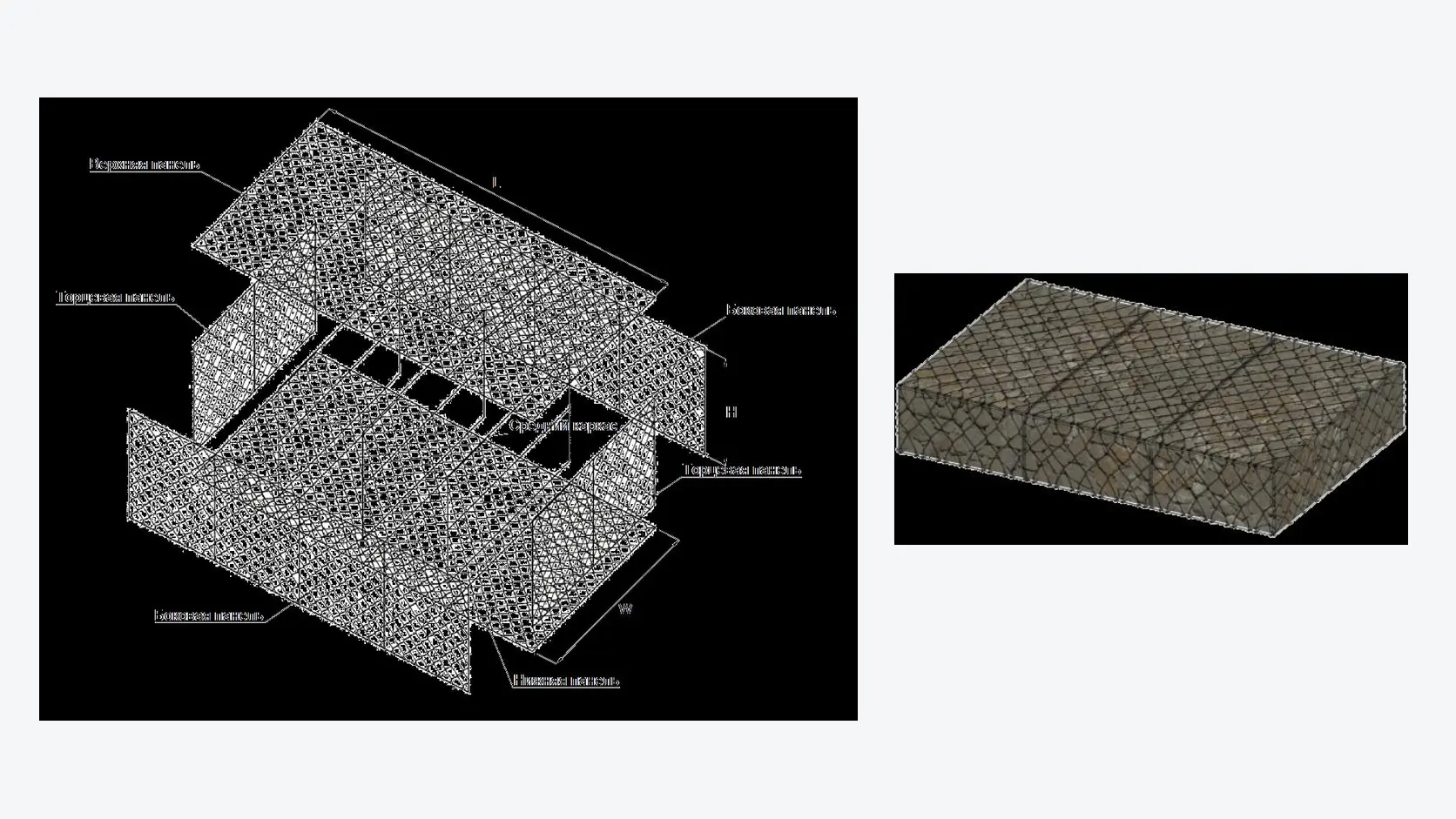

Габионные модули собираются в защитный экран нужной геометрии, и при повреждении меняется отдельная секция, а не вся конструкция. Панели из сварной сетки с ячейкой от 100 × 100 до 150 × 150 мм и проволокой 6 или 8 мм — сопротивление разрыву 340–550 Н/мм² — собираются на U-скобах М10 и М12. Покрытие цинковое, цинк-алюминиевое или цинк-полимерное подбирается под климат и коррозионную среду.

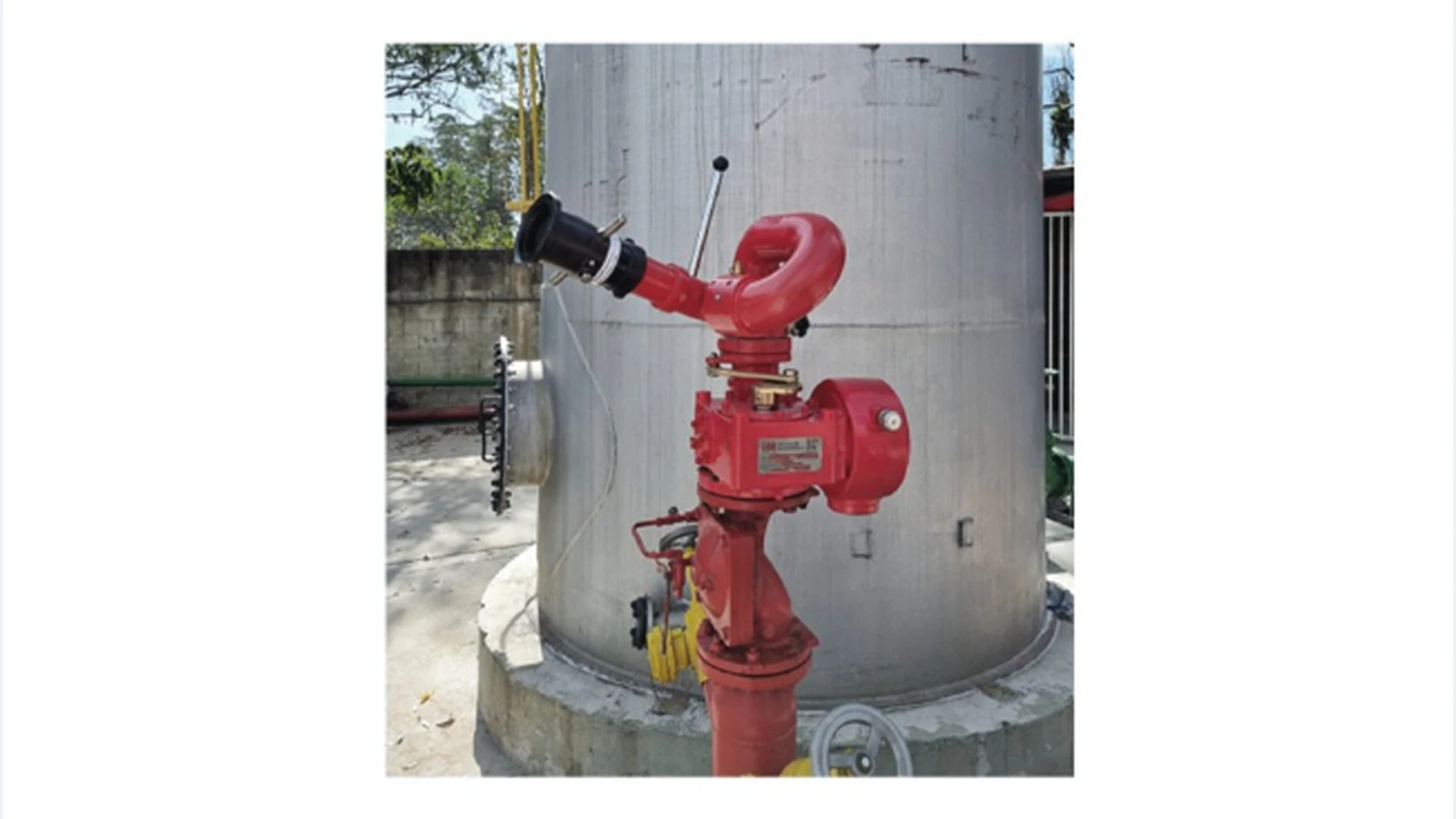

Пожарный контур ограничивает последствия повреждения

Пожарный контур ограничивает последствия повреждения и работает единым сценарием: датчики пламени и газа формируют раннее событие, кольцо орошения охлаждает стенку резервуара, пенотушение воздействует на поверхность продукта, а лафетные стволы и насосная станция добивают очаг. Состояние и команды идут в общий центр управления, а инженерная защита и пожаротушение дополняют друг друга.

АРХИТЕКТУРА Слои и потоки

Данные поднимаются вверх,
команды возвращаются вниз

Тот же контур, что в карточках, одним срезом: снизу — защищаемый объект, наверху — решение оператора. Сигнал средства обнаружения поднимается до события и решения, команда решения спускается до реагирования и защиты.
